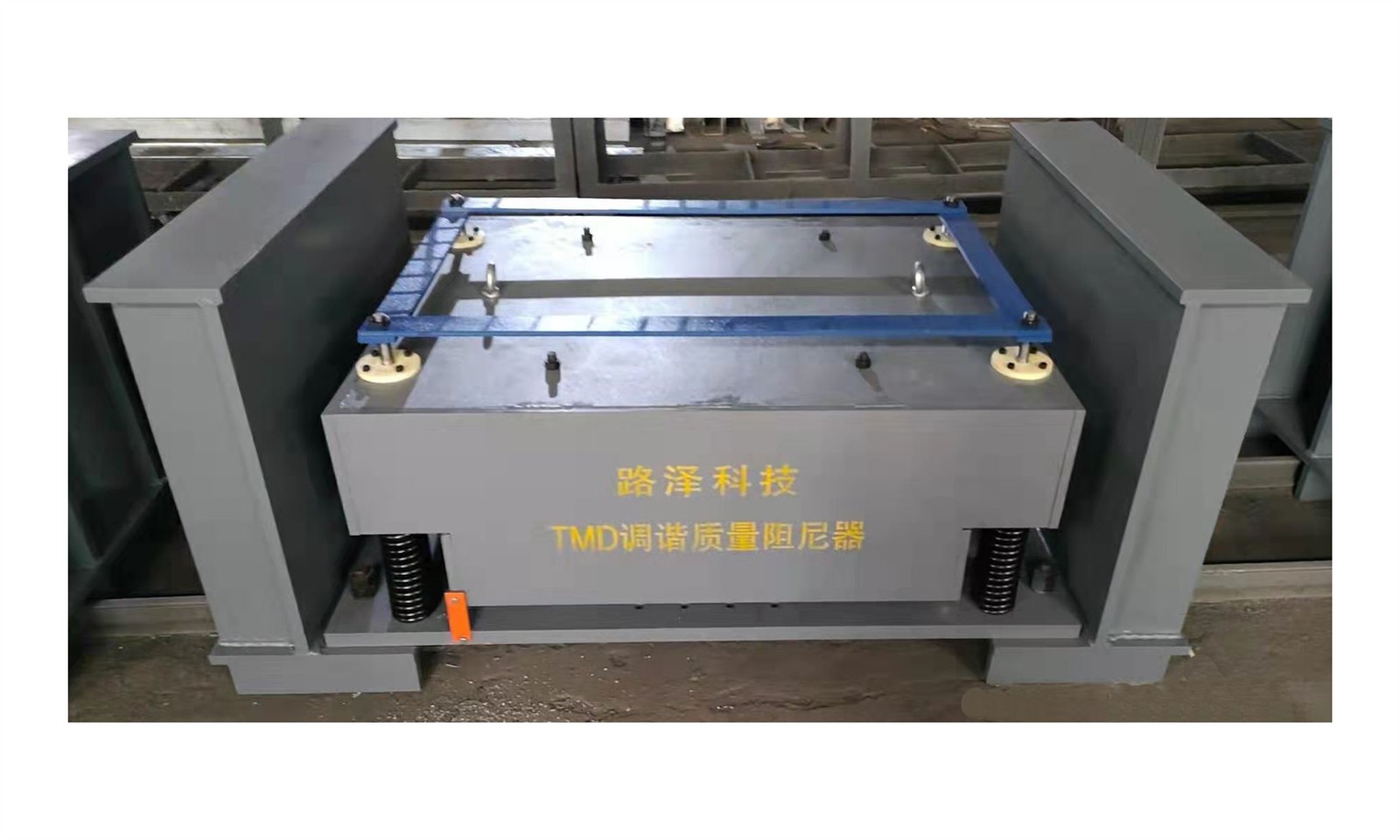

Noregulēts masas slāpētājs (TMD)

1. Produkta definīcija
Noskaņotais masas slāpētājs (īsi sakot, TMD) ir apakšstrukturālās vibrācijas samazināšanas ierīce, kas pievienota galvenajai struktūrai. Tas absorbē un izkliedē strukturālo vibrācijas enerģiju, izmantojot masu bloka, atsperes un slāpētāja sadarbības efektu, tādējādi nomācot galvenās struktūras vibrācijas reakciju.

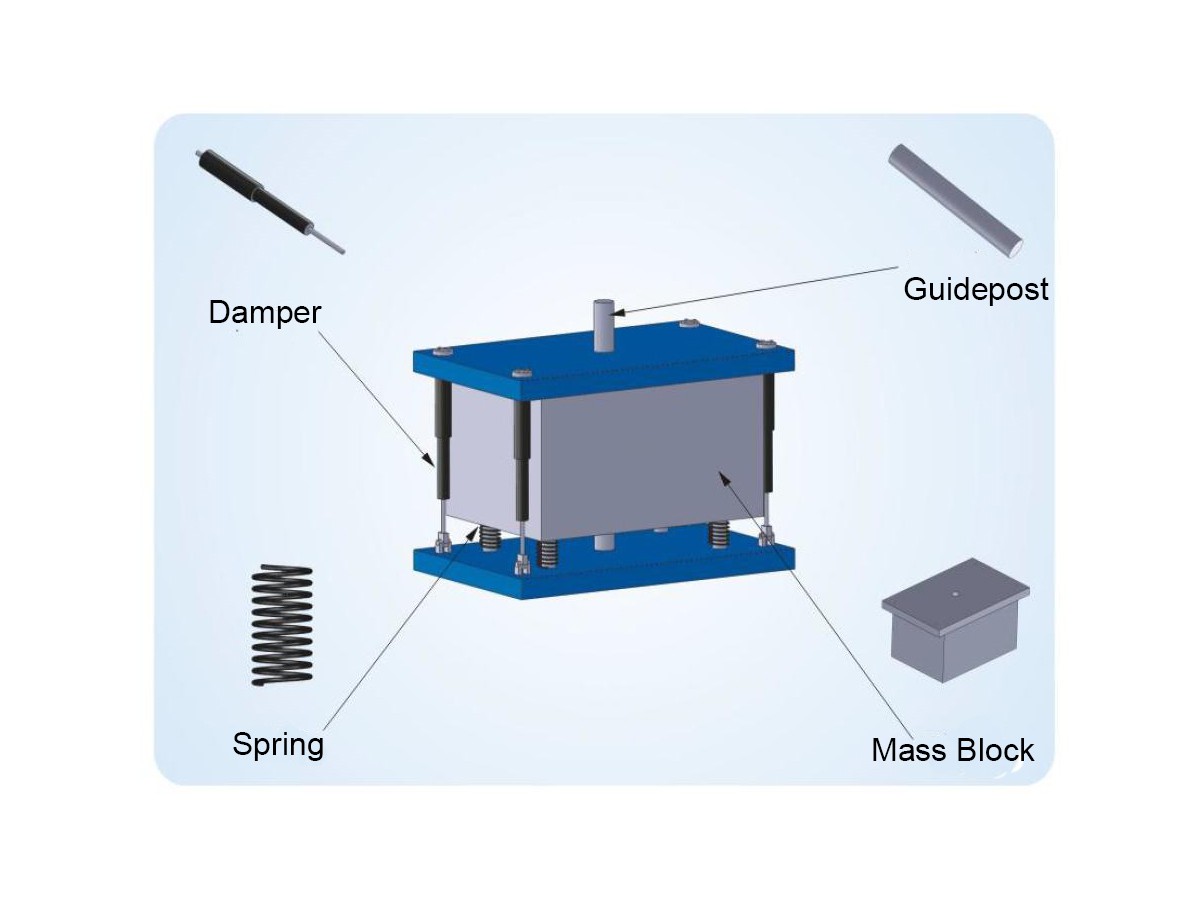

2. pamatkomponenti

• Masas vienība: ģenerē inerciālu spēku, lai galvenajai struktūrai pielietotu vadības spēku. Tas parasti ir izgatavots no augsta blīvuma materiāliem (piemēram, svina vai tērauda), un masu var noregulēt. Masu bloks ir TMD bampera galvenā daļa, un tā masas lielumam ir izšķiroša ietekme uz slāpēšanas efektu, ko var pielāgot pēc nepieciešamības, lai atbilstu struktūras dabiskajai frekvencei.
• Pavasara vienība: Izmanto masas bloka un galvenās struktūras savienošanai, noregulējiet TMD dabiskās vibrācijas frekvenci, lai tā atbilstu galvenās struktūras mērķa režīma frekvencei, pārliecinieties, ka masas bloks var radīt atbilstošu apgrieztu kustību, kad struktūra vibrē, un nodrošināt atiestatīšanas spēku. Galvenokārt tiek izmantoti metāla atsperes vai gumijas atsperes.
• Slampera vienība: Izmanto relatīvās kustības enerģijas patērēšanai starp masas bloku un galveno struktūru, neļauj enerģijas uzkrāšanos sistēmā izraisīt lielāku vibrāciju un ierobežot TMD pārvietojumu. Parastie tipi ir viskozi slāpētāji, berzes slāpētāji vai metāla slāpētāji.

3. Funkcionālās priekšrocības

• Augstas efektivitātes vibrācijas samazināšana: tas var samazināt strukturālās vibrācijas maksimālo paātrinājumu par vairāk nekā 70%.
• Pielāgojama frekvence: pielāgojieties dažādu struktūru vibrācijas īpašībām, optimizējot parametrus (masas attiecība, frekvences attiecība, slāpēšanas attiecība).
• Ērta uzstādīšana: To var patstāvīgi uzstādīt struktūras augšpusē, starp slāņiem vai zem ilga smailes sastāvdaļām bez galvenajām galvenās struktūras modifikācijām.
• Plaša pielāgošanās spēja: piemērota vibrācijas kontrolei pār vēju, zemestrīci vai cilvēku izraisītām vibrācijām dažādās struktūrās, piemēram, daudzstāvu ēkās, ilgstoša laika gaitā, tiltiem un aprīkojuma pamatiem.

1. Vibrācijas samazināšanas mehānisms
Kad galvenā struktūra vibrē ārējas ierosmes (piemēram, vēja, zemestrīces vai pūļa aktivitātes) dēļ, TMD inerces dēļ rada relatīvu kustību pretēji galvenajai struktūrai. Inerciālais spēks, ko rada tās vibrācija, iedarbojas uz galveno struktūru caur atsperi un slāpētāju, veidojot "dinamiskas vibrācijas absorbcijas" efektu. Konkrētā veiktspēja ir:

• Pavasara vienība noregulē TMD dabiskās vibrācijas frekvenci līdz galvenās struktūras mērķa frekvencei, lai radītu rezonanses efektu, pārsūtot galvenās struktūras vibrācijas enerģiju TMD.
• Slāpētāja vienība izkliedē TMD absorbēto enerģiju, galu galā samazinot galvenās struktūras vibrācijas amplitūdu.

2. Teorētiskais modelis


Kur:
M1, M2: galvenās struktūras un TMD masa;
K1, K2: galvenās struktūras un TMD pavasara stingrība;
Y1, Y2: galvenās struktūras un TMD pārvietojumi;
C: TMD slāpēšanas koeficients;
P (t): ārēja ierosme (piemēram, harmoniska slodze (PSINώT)).

3. Galvenā parametru optimizācija


1. Masas attiecība (μ): μ=m2/m1, ieteicamā vērtība ir 0,005 ~ 0,03. Lielāka masas attiecība padara vibrācijas samazināšanas frekvences joslu plašāku, bet ir jāņem vērā galvenās struktūras slodzes robeža.
2. Optimāla frekvences attiecība (Δ_opt): Δ_opt =, lai atbilstu TMD vibrācijas frekvencei ar galveno struktūras frekvenci.
3. Optimāla slāpēšanas koeficients (ζ_opt): ζ_opt =, lai nodrošinātu augstu efektivitāti.

1. Parastie modeļa parametri


2. Pielāgots parametru dizains

• Frekvences noregulēšanas diapazons: 0,1 ~ 10,0Hz (to var precīzi pielāgot atbilstoši galvenās struktūras dabiskajai frekvencei).
• Slāpēšanas koeficienta regulēšana: 0,02 ~ 0,2 (optimizēta ar slāpētāja tipu un slāpējošo šķidruma viskozitāti).
• Instalācijas veidlapas: suspendēts tips, atbalstīts tips, iegultais tips (atlasīts pēc strukturālās telpas).

3. Vispārīgais parametru darbības joma

4, pārbaudot

1. Performances priekšrocības

• Augsta vibrācijas samazināšanas efektivitāte: galvenās struktūras specifiskajam režīmam vibrācijas reakciju var samazināt par 40%~ 80%, atbilst ēkas komforta specifikācijai (piemēram, vertikāls paātrinājums, kas ir mazāks vai vienāds ar 0,15 m/s²).
• Spēcīga noturība: tam ir zināma pielāgošanās strukturālo parametru svārstībām (piemēram, stīvuma noārdīšanās un masas maiņa). Vairāku noregulētais masas slāpētājs (MTMD) var vēl vairāk paplašināt vibrācijas samazināšanas frekvences joslu.

2. Tehniskās inovācijas

• Aktīvais TMD (ATMD): integrēts ar sensoriem un izpildmehānismiem, tas var pielāgot kontroles spēku reālā laikā, kas piemērots spēcīgai zemestrīcei vai sarežģītām slodzes apstākļiem (piemēram, 3. dokumentā balstītais PID kontroles ATMD, kas uzlabo vibrācijas samazināšanas efektu par 20%~ 30%).
• Fiziskā modeļa dizains: optimizē strukturālās detaļas, kuru pamatā ir galīgo elementu analīze (piemēram, ANSYS), ņemot vērā masu bloka, atsperes un slāpētāja sadarbības darbu, kas ir tuvāk faktiskajiem darba apstākļiem nekā tradicionālais daļiņu modelis.

3. Ekonomika

• Izmaksu priekšrocība: salīdzinot ar tradicionālo strukturālo pastiprinājumu, izmaksas tiek samazinātas par 30%~ 50%, īpaši piemērotas esošo ēku vibrācijas samazināšanas pārveidošanai.
• Ilgs kalpošanas laiks: galveno komponentu (masu bloka, pavasara) dizaina kalpošanas laiks ir lielāks vai vienāds ar 50 gadiem, slāpētāju var aizstāt, un uzturēšanas izmaksas ir zemas.

1. Būvniecības inženierija

• AUGSTĀSTĪBAS ĒKAS: kontrolējiet augšējo paātrinājumu, ko izraisa vēja vibrācija un uzlabo dzīvu komfortu.
• Ilgstošās laika struktūras: cilvēku izraisīta vibrācijas kontrole ilgstošiem koridoriem un stadiona jumtiem.
• Grīdas sistēmas: Biroju ēku un iepirkšanās centra grīdas staigāšanas vibrācijas kontrole, lai atrisinātu "pakāpienu vibrācijas" problēmu.

2. tilta inženierija

• Tilti, kas balstīti uz kabeļiem un balstiekārtas tilti: nomāc vēja izraisītu plandīšanos un virpuļa izraisītu vibrāciju.
• Gājēju tilti: Novērst rezonansi, ko izraisa blīvs pūlis, kas staigā un nodrošina satiksmes drošību.

3. Rūpnieciskā iekārta

• Liela jaudas aprīkojuma pamati: absorbējiet vibrācijas, ko rada mašīna darbība un aizsargā aprīkojuma precizitāti un apkārtējās konstrukcijas.
• Cauruļvadu sistēmas: nomāc vibrācijas, ko izraisa šķidruma pulsācija, un samazina noguruma bojājumus.

1. Instalācijas process

• Darba stāvokļa analīze: nosakiet galvenās struktūras dabisko frekvenci, režīma formu un nelabvēlīgāko vibrācijas stāvokli, izmantojot modālo analīzi.
• Parametru dizains: optimizējiet TMD parametrus atbilstoši masas attiecībai un frekvences attiecībai un nosakiet instalāciju skaitu un stāvokli.
• Fiksēta instalācija: salabojiet TMD bāzi uz strukturālajām sijām, kolonnām vai balstiem ar augstas stiprības skrūvēm vai metināšanu, lai nodrošinātu savienojuma stingrību.
• Atkļūdošana un pieņemšana: pārbaudiet TMD darba statusu caur ierosinātāju un pielāgojiet slāpētāja parametrus, lai sasniegtu vislabāko vibrācijas samazināšanas efektu.

2. Apkopes punkti

• Regulāra pārbaude: pārbaudiet skrūvju necaurlaidību, atsperu deformāciju un slāpētāja eļļas noplūdi ik pēc 1 ~ 2 gadiem.
• Aizbīdītāja nomaiņa: nomainiet slāpētāju laikā, kad slāpēšanas spēks samazinās par vairāk nekā 20% (parasti kalpošanas laiks ir 10 ~ 15 gadi).
• Parametra atiestatīšana: ja galvenā struktūra tiek modificēta (piemēram, grīdu pievienošana vai svara samazināšana), pārvērtējiet un pielāgojiet TMD parametrus.

• Parametru saskaņošana: TMD parametri ir precīzi jānoraida ar galveno struktūru, lai izvairītos no vibrācijas samazināšanas efekta samazināšanas vai pat pastiprināt vibrāciju frekvences neatbilstības dēļ.
• Instalācijas telpa: rezervējiet pietiekami daudz kustības vietas TMD (insulta lielāks vai vienāds ar ± 50 mm), lai izvairītos no sadursmes ar citām sastāvdaļām.
• Vides pielāgošanās spējas: pretkorozijas pārklājumi (piemēram, cinka-nikla sakausējuma pārklājumi) ir nepieciešami mitrā vidē, un augstas temperatūras izturīgais slāpēšanas šķidrums (temperatūras izturība lielāka vai vienāda ar 120 grādiem) jāizvēlas augstas temperatūras vietās.
• Drošības atlaišana: Svarīgām struktūrām (piemēram, Lifeline Projects) ieteicams iestatīt gaidīšanas režīma TMD vai vairākas skaņošanas sistēmas, lai uzlabotu uzticamību.

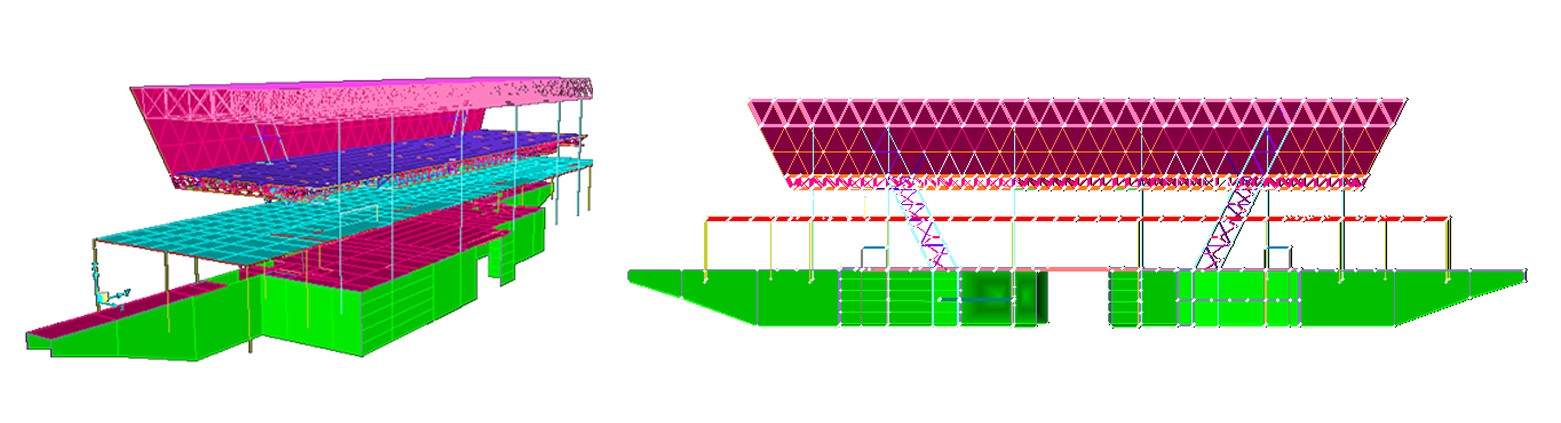

1. Komerciālo ēku koridora vibrācijas samazināšana

• Problēma: 36 m laiduma koridora vertikālā dabiskā vibrācijas frekvence ir 2,92Hz, un maksimālais paātrinājums gājēju slodzē ir 0,225 m/s², pārsniedzot specifikācijas prasību (mazāks vai vienāds ar 0,15 m/s²).
• Risinājums: Uzstādiet 1 TMD (masa 1521 kg, stīvums 511.39kn/m, slāpēšanas koeficients 2.389kn · s/m).
• Effect: Peak paātrinājums tiek samazināts līdz 0,052m/s², samazinājums par 76,89%, un dabiskās vibrācijas frekvence tiek koriģēta līdz 2,78Hz, atbilst komforta prasībām.

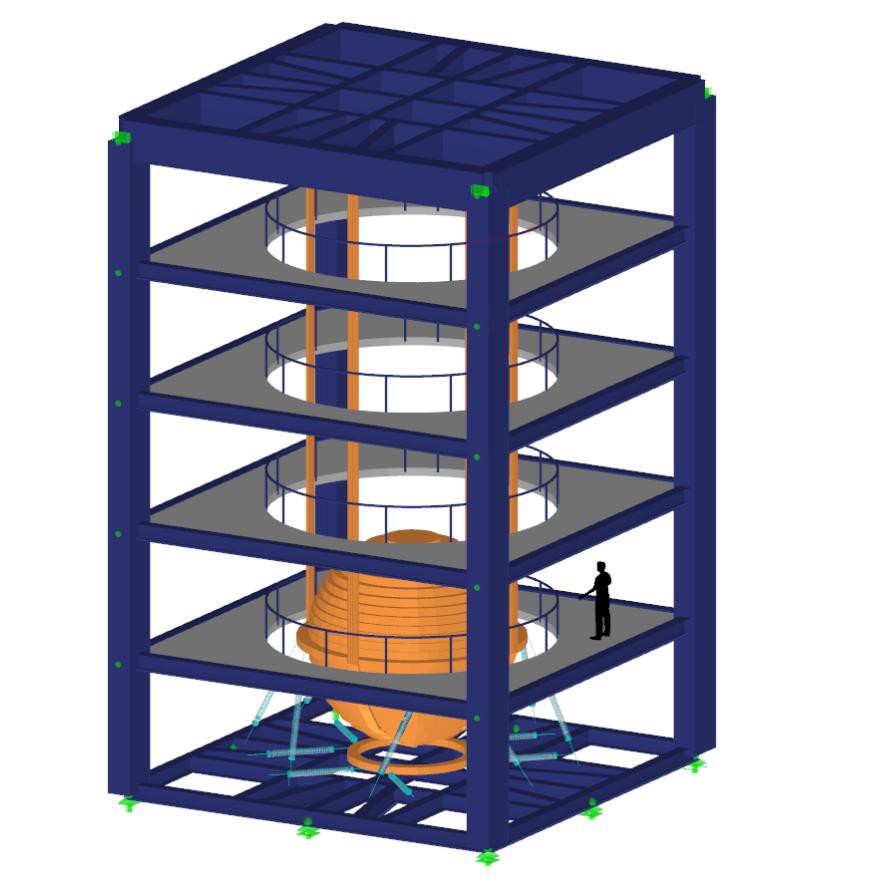

2. Augstnieku ēku vibrācijas kontrole

• Projekts: 200 m augstceltņu biroja ēka ar augšējo paātrinājumu 0,18 m/s² vēja vibrācijā (specifikācijas robeža 0,15 m/s²).
• Risinājums: uzstādiet 4 MTMD augšējā stāvā (kopējā masa veido 0,5% no konstrukcijas masas) ar frekvences pārklājumu 1,2 ~ 1,8Hz.
• Efekts: Augšējais paātrinājums tiek samazināts līdz 0,12 m/s², vēja vibrācijas reakcija tiek samazināta par 33,3%, un iekštelpu personālam nav acīmredzamas kratīšanas sajūtas.

• Konsultācijas un dizains: nodrošiniet strukturālās vibrācijas analīzi, TMD parametru optimizāciju un shēmas dizainu, atbalstot galīgo elementu simulāciju (piemēram, ANSYS, YJK).
• Pielāgota ražošana: pielāgojiet TMD specifikācijas atbilstoši projekta vajadzībām un nodrošiniet 3D modelēšanas un fiziskā modeļa pārbaudi.
• Instalēšana un atkļūdošana: Profesionāla komanda uzstādīšanai uz vietas, kas aprīkota ar vibrācijas uzraudzības sistēmu, lai optimizētu vibrācijas samazināšanas efektu reālā laikā.
• Pēcpārdošanas garantija: sniedziet 5 gadu garantiju, mūža uzturēšanas atbalstu un regulāras atgriešanās vizītes, lai noteiktu aprīkojuma statusu.
