Berzes svārsta gultnis (FPB)

Berzes svārsta izolācijas sistēma/gultnis ir gultņa veids, kas sasniedz izolācijas funkciju, pagarinot struktūras vibrācijas periodu caur sfērisku svārsta kustību un patērējot seismisko enerģiju bīdāmajā saskarnē. Tas tiek saīsināts kā FPS/FPB. Berzes svārsta gultnis ir sava veida izolācijas gultnis, kas ietver apakšējo plakano bīdāmo plāksni, apakšējo plakano bīdāmo bloku, augšējo sfērisku bīdāmo bloku un augšējo sfērisku slīdošo plāksni. Uz apakšējā plaknes bīdāmā bloka apakšējās virsmas ir uzstādīta plakanas bīdāmās nodilums - izturīga plāksne, un uz augšējā sfēriskā slīdēšanas bloka augšējās virsmas ir uzstādīta sfēriska slīdēšanas nodilums - izturīga plāksne. Sfēriskā bīdāmā nodiluma berzes koeficients - izturīga plāksne ir liela, tāpēc to sauc arī par izliektu virsmas slīdņa izolācijas ierīci.
Berzes svārsta izolācijas izturības un katastrofu samazināšanas pamataprīkojums berzes svārsta izolācija efektīvi bloķē seismiskās enerģijas pārnešanu uz augšējo struktūru, inovatīvi integrējot svārsta kustības mehānismu un berzes enerģijas - izkliedes principu.

Šis produkts stingri atbilst Ķīnas nacionālajiem standartiem, piemēram, "Gumijas gultņi ēkas izolēšanai" (GB/T 20688) un "berzes Pendulum izolācijas gultņi ēkām" (GB/T 37358 - 2019) un ir nokārtojis ES CE sertifikāciju un AASHto LRFD noteikšanas testu Amerikas Savienotajās Valstīs, nodrošinot produktu veiktspēju.
Produkts tiek plaši izmantots inženiertehniskajās jomās ar ārkārtīgi augstām prasībām seismiskajā veiktspējā, piemēram, augsta līmeņa ēkām, tiltiem, kodolenerģijas rūpnīcām un vēsturiskajām un kultūras relikvijas ēkām.

(I) Materiāli un galveno komponentu dizains
Augšējā/apakšējā sēdekļa plāksnes: izgatavotas no Q345 tērauda, ​​ar ražas izturību lielāka vai vienāda ar 345MPA un stiepes izturība ir lielāka vai vienāda ar 490MPa. Ultraskaņas trūkumu noteikšana tiek veikta, lai pārliecinātos, ka iekšpusē nav poru, izdedžu ieslēgumu un citu defektu. Virsmu apstrādā ar karsto dipošanu cinkojot, un cinka slāņa biezums ir liels par 85 μm, atbilst GB/T 13912 standarta prasībām, kas efektīvi uzlabo izturību pret koroziju un paplašina kalpošanas laiku.
Berzes materiāls: tiek izvēlēts modificēts politetrafluoretilēna (PTFE) kompozītmateriāla, pievienots grafīta un vara pulveris, lai uzlabotu berzes veiktspēju. Berzes koeficients tiek kontrolēts starp 0.02 - 0.05 istabas temperatūrā, un veiktspēja ir stabila temperatūras diapazonā - 40 grāda ~ +60 grāda iegūšanā. Virsmas raupjums RA ir mazāks vai vienāds ar 0,8 μm, lai nodrošinātu bīdāmās virsmas un zemas berzes īpašību līdzenumu.
Sfēriska vainaga bīdāmā virsma: izgatavota no Zg 270 - 500 Lieta tērauda, ​​kas veidojas ar precīzas liešanas procesu. Virsma tiek apdzēsta, un cietība sasniedz HRC 45 - 50. Izliekuma rādiusa kļūda tiek kontrolēta ± 0,5 mm robežās, atbilst projektēšanas prasībām, lai nodrošinātu svārsta kustības precizitāti un stabilitāti.
Pendulum komponents: izgatavots no augstas stiprības sakausējuma tērauda, ​​struktūras dizains tiek optimizēts, izmantojot galīgo elementu analīzi, lai pārliecinātos, ka stresa sadalījums ir vienmērīgs ekstrēmos darba apstākļos, un maksimālā sprieguma vērtība ir mazāka par 80% no materiāla ražas stipruma. Svārs ir savienots ar augšējo sēdekļa plāksni ar tapas vārpstu. Tapa vārpsta ir izgatavota no 40cr, apdzēsts un rūdīts, ar bīdes stiprumu, kas ir lielāks vai vienāds ar 800MPa.
(Ii) Inovatīvs struktūras dizains
Divkāršs - izliekts - virsmas berzes svārsta struktūra: Divkārša izliekta virsmas dizaina pieņemšana. Salīdzinot ar tradicionālo atsevišķo izliektu virsmas struktūru, tas var efektīvi palielināt svārsta kustības gājienu un uzlabot izolācijas efektivitāti. Pielāgojot dubultā izliektās virsmas izliekuma parametrus, var elastīgi kontrolēt gultņa dabisko vibrācijas periodu un horizontālo stingrību.
Kompozīta enerģija - izkliedes sistēma: divu berzes enerģijas mehānismu integrēšana - izkliede un gumijas elastīgās enerģijas - izkliede. Berzes svārsta komponenti ir atbildīgi par augstas frekvences seismiskās enerģijas patērēšanu, savukārt daudzlīmeņu gumijas gultņi absorbē zemas frekvences vibrācijas enerģiju, veidojot daudzlīmeņu enerģijas sadalīšanas sistēmu, lai uzlabotu enerģijas sadalīšanas efektivitāti.
Pašu eļļošanas sistēma: uz berzes materiāla virsmas ir iestatīts mikro -nano -mēroga eļļošanas pārklājums. Smērviela tiek izlaista, izmantojot lēnas atbrīvošanas tehnoloģiju, lai pārliecinātos, ka berzes koeficients ir stabils ilgstošas ​​lietošanas laikā, samazinot nodilumu un pagarinot gultņa kalpošanas laiku.

Seismiskās izolācijas un enerģijas izkliedes princips Seismiskās izolācijas sfēriskā gultne ir loka virsmas dizaina izmantošana, lai pagarinātu struktūras vibrācijas periodu, lai ievērojami samazinātu zemes izraisītās darbības pastiprināšanas efektu. Un caur berzi starp gultņa loka virsmām var patērēt zemestrīces enerģiju un zemestrīces enerģijas ievadīšanu var samazināt. Pēc zemestrīces tās unikālajai loka bīdāmajai virsmai ir automātiska atiestatīšanas funkcija, kas var efektīvi ierobežot seismiskās izolācijas gultņa pārvietojumu un likt tai atgriezties sākotnējā stāvoklī pēc zemestrīces.

Es, priekšrocības.
1), veiktspējas priekšrocības

• Stabila veiktspēja: berzes svārsta izolācijas gultņa galvenais materiāls ir metāls, un apstrādes kvalitāti ir viegli nodrošināt ar lielāku uzticamību.
• Laba izturība: relatīvās berzes virsmas materiāli ir nerūsējošais tērauds, PTFE un citi materiāli ar lielisku izturību. Kumulatīvais bīdāmais attālums, ko apstiprina eksperimenti, ir garš.
• Augsta gultņa spēja: galvenais materiāls ir metāls, kas var izturēt augstu virsmas spiedienu. Berzes materiāla nesošā spēja uz bīdāmās virsmas ir augsta.
• Bez bojājumiem lielās deformācijā: Berzes svārsta izolācijas gultņa lielā deformācija ir saistīta tikai ar bīdāmās virsmas lielumu un nesabojās gultni. Lielais deformācijas tests var veidot divvirzienu histerēzes līkni.

2), ekonomiskās priekšrocības

• Augstas izmaksas - veiktspēja: ar nosacījumu, ka jāsasniedz vienādi izpildes mērķi, tam ir nozīmīgākas izmaksu priekšrocības, salīdzinot ar citām izolācijas ierīcēm.
• Zemas uzstādīšanas izmaksas: uzstādīšanas laikā, lai savienotu gultni ar augšējo un apakšējo piestātni, ir vajadzīgas tikai četras skrūves. Operācija ir vienkārša un ātra, samazinot darbaspēka izmaksas.
• Zemas pārbaudes izmaksas: Pēc lielā deformācijas testa gultnis nav bojāts, un to var turpināt izmantot projektā, samazinot gultņu izmaksas.
• Nav rezerves riska: gultnis tiek atkārtoti piekrauts lieliem zemestrīces pārvietojumiem, un histerēzes līknes pilnībā sakrīt bez bojājumiem, norādot, ka gultni var turpināt izmantot pēc zemestrīces bez nomaiņas, samazinot turpmākās uzturēšanas izmaksas.

3), projektēšanas priekšrocības

• Vienkāršs princips: berzes svārsta izolācijas ēku var vienkāršot vienā - svārsta modelī. Tā šūpošanās periods ir atkarīgs tikai no ekvivalenta izliekuma rādiusa un nav atkarīgs no ēkas svara.

• Vienkāršs dizains: berzes koeficienta vērtību var tieši novērtēt no izolācijas struktūras bīdes svara attiecības. Projektēšanas laikā nav jāapsver izolācijas slāņa vērpes deformācija.
• Vienkārša atlase: nav saistīšanās attiecību starp deformācijas daudzumu un vertikālo gultņu spēju. Pēc berzes koeficienta un līdzvērtīgā izliekuma rādiusa noteikšanas analīzi var veikt. Gultņu atlase ir saistīta tikai ar analīzes rezultātiem, un nav nepieciešams pārrēķināt atbilstoši atlases rezultātiem.

II, trūkumi

• Nevar izturēt stiepes spēku: tradicionālās berzes svārsta izolācijas gultņiem ir vienādas īpašības visos virzienos un tie nevar izturēt stiepes spēku, kas ierobežo to pielietojuma diapazonu. Tomēr tagad ir dažas uzlabotas tehnoloģijas un dizainparaugi, kas mēģina pārvarēt šo problēmu. Piemēram, daži jauni tipa berzes svārsta izolācijas gultņi var sasniegt noteiktu stiepes jaudu, izmantojot īpašas struktūras vai pievienojot papildu ierīces.
• Augstas prasības ražošanas un uzstādīšanas precizitātei: gultņa veiktspēja un izolācijas spēja ir samērā jutīga pret ražošanas precizitāti. Ja ražošanas procesā ir kļūdas, tas var ietekmēt tā izolācijas veiktspēju. Būvniecības un uzstādīšanas procesa laikā, lai arī ir īslaicīgas stiprināšanas ierīces, ir grūti nodrošināt uzstādīšanas precizitāti lielas gravitācijas slodzes darbībā. Var rasties sākotnējā ekscentriskums un neatbilstība, kas var novirzīties no projektēšanas teorētiskajām prasībām, tādējādi ietekmējot izolācijas efektu un pat rada iespējamus drošības draudus.
• Sliktība uz nodilumu un kļūmi: Lietošanas periodā nevienmērīgs bīdāmās virsmas nodilums, bīdāmās virsmas molekulārā krusta savienošana (saķere) un gultņa traucējumi, visi tie, kā minēts iepriekš. Šīs problēmas novedīs pie gultņa veiktspējas samazināšanās un var pat padarīt to nespējīgu darboties pareizi. Turklāt serdes bīdāmās virsmas daļas materiāli var nebūt izturīgi pret karstumu vai ugunsgrēku, un ir noteiktas prasības attiecībā uz lietošanas vides temperatūru un citiem apstākļiem. Tajā pašā laikā izolācijas slānis var atrasties mitrā vai uz laiku applūdušā situācijā, kas bieži izraisa nerūsējošo tērauda daļas berzes svārsta izolācijas gultņā līdz rūsai, tādējādi ietekmējot bīdāmo virsmu, mainot berzes koeficientu un izraisot neveiksmes.
• Augstas ražošanas izmaksas: Salīdzinot ar dažiem tradicionāliem izolācijas gultņiem, berzes svārsta izolācijas gultņa struktūra ir salīdzinoši sarežģīta, un prasības materiāliem un ražošanas procesiem ir augstas, kas padara to izmaksu salīdzinoši augstas. Tās pieteikums var būt ierobežots ar dažiem izmaksām - jutīgiem celtniecības projektiem.
• Liels produktu tilpums: salīdzinot ar dažiem citiem seismiskās izolācijas gultņu veidiem, berzes svārsta izolācijas sistēmai parasti ir liels tilpums, un to var ierobežot, ja to izmanto dažās ēkās vai struktūrās ar ierobežotu vietu.

(Tikai ieteikumu izrāde, to varētu ražot OEM vai ražot pēc klientu pieprasījuma)
1), specifikācijas parametru tabula

Piezīme:
Visu vertikālo spiedienu, stiepes spēku un horizontālo bīdes spēku var pielāgot atbilstoši inženiertehniskajām prasībām.
Pārvietojums:
Pārvietojumu var pielāgot atbilstoši faktiskajām vajadzībām.
Atsauces pārvietojums: ± 50 mm, ± 100 mm, ± 150 mm, ± 200 mm, ± 250 mm ...... neierobežots, bet jāņem vērā uzstādīšanas izmēri.
Dizaina rotācijas leņķis θ:
Noklusējuma vērtība ir 0,02 rad, un rotācijas leņķi var pielāgot atbilstoši struktūrai.
Seismiskās izolācijas periods: 2s, 2,5 s, 2,8s, 3,5 s, 4s, 4,5 s, 5,0s.
Piemērojamais temperatūras diapazons: -40 grāds +60 grāds (Celsius).
Berzes koeficients μ:
Izstrādātais parastais gultņu berzes koeficients šajā sērijā nav lielāks par 0,03, un berzes koeficients seismiskajai izolācijai un samazināšanai nav lielāks par 0,05.

2) berzes svārsta seismiskās izolācijas sfēriskās gultņa mehāniskās izturēšanās konstitutīvā saistība ir šāda:

Horizontālais spēks: f=VR ×d+μ·V

Stīvums pēc iegūšanas: k=VR

Vibrācijas periods: t =2 π 1g × 1r+ud

Ekvivalenta stīvums: K_e=V×( 1R+ UD )

Ekvivalenta slāpēšanas koeficients:_efekts = 2π× 1Dur +1

Formulā:

V Gultis nes vertikālu slodzi,

R svārsta sfēriskās virsmas rādiuss,

d gultņa šūpošanās,

μ gultņa berzes koeficients.

3), produkta tips

Berzes svārsta seismiskās izolācijas sfēriskos gultņus var iedalīt šādos divos veidos atbilstoši to struktūrām un funkcijām, un katru veidu var veidot kā vienvirziena, divvirzienu, vienvirziena vai fiksētu struktūru dizaineriem, no kuriem izvēlēties.

3A, LZFP (I) tipa berzes svārsta seismiskās izolācijas gultnis: tam ir vienkārša struktūra un skaidrs šoka absorbcijas mehānisms. Tas ir piemērots struktūrām, kurām nav stiepes spēka, un tikai slaids seismiskai izolācijai un samazināšanai zemestrīces laikā.

3B, LZFP (II) tipa bīdāmās berzes svārsta seismiskās izolācijas gultnim ir tieši tādas pašas funkcijas kā parastajam sfēriskajam gultņam normālas lietošanas laikā. Kad notiek zemestrīce, kad konstrukcijas sautētais horizontālais spēks ir lielāks par bīdes skrūvju bīdes spēku, bīdes skrūves tiks nogrieztas un tiks atvērta ierobežojuma ierīce. Gultiņš izolē struktūru no pamata caur relatīvo slīdēšanu starp loka virsmām, neļaujot lielākajai daļai seismiskās enerģijas pārnešana no pamatnes uz struktūru. Šis produkts ir piemērojams struktūrām, kas ģenerē pārvietojumus temperatūras saraušanās un šļūdes dēļ normālas lietošanas laikā.

Piezīme:
1, pirmā gabala pārbaude
2, PTFE plāksne: polifluortetraetilēna plāksne

I) Instalācijas process
1), pamata ārstēšana
a) Pamata augšējai virsmai jābūt līdzenai, ar plakanuma kļūdu ir mazāka vai vienāda ar 2 mm/m. Precīzam mērīšanai tiek izmantots līmeņa mērītājs.
b) Iegulto skrūvju pozīcijas kļūdai jābūt mazākai vai vienādai ar 2 mm. Pozicionēšanai tiek izmantota kopējā stacija, lai nodrošinātu gultņa uzstādīšanas precizitāti.
c) Fonda betona stiprības pakāpei nevajadzētu būt zemākam par C30. Pēc ieliešanas stiprums tiek pārbaudīts, un gultni var uzstādīt tikai tad, kad stiprums sasniedz vairāk nekā 80% no paredzētā spēka.

2), gultņu uzstādīšanas process









a) Iepriekšēja instalācijas pārbaude: izskata, specifikācijas modeļa, rūpnīcas sertifikāta, pārbaudes ziņojuma un citu gultņa materiālu pārbaude, lai nodrošinātu, ka produkts atbilst projektēšanas prasībām. Izmantojot ciparnīcu indikatoru, lai izmērītu sākotnējo augstumu, līmeni un citus parametrus, un veidot ierakstus.
B) Pacelšana un pozicionēšana: izmantojiet īpašu celšanas aprīkojumu, lai lēnām paceltu gultni uz pamatnes augšējo virsmu un saskaņotu to ar iegultām skrūvju caurumiem. Izmantojiet ligzdu smalkai - pielāgošanai, lai pārliecinātos, ka novirze starp gultņa centru un projektēto stāvokli ir mazāka vai vienāda ar 3 mm, un līmeņa kļūda ir mazāka vai vienāda ar 0,5%.
c) Brūvīšu savienojums: izmantojiet griezes momenta uzgriežņu atslēgu, lai pievelkam skrūves atbilstoši paredzētajam griezes momentam, un griezes momenta kļūdu kontrolē ± 5%robežās. Pēc skrūvju savienojuma pabeigšanas veiciet otru mērījumu, lai pārliecinātos, ka gultņa uzstādīšanas precizitāte atbilst prasībām.
d) Metināšanas fiksācija: metināšanas savienojuma metodei tiek pieņemts simetrisks metināšanas process, lai kontrolētu metināšanas strāvu un ātrumu, lai neļautu deformēt. Pēc metināšanas veiciet metināšanas trūkumu noteikšanu, lai pārliecinātos, ka metināšanas kvalitāte atbilst prasībām.

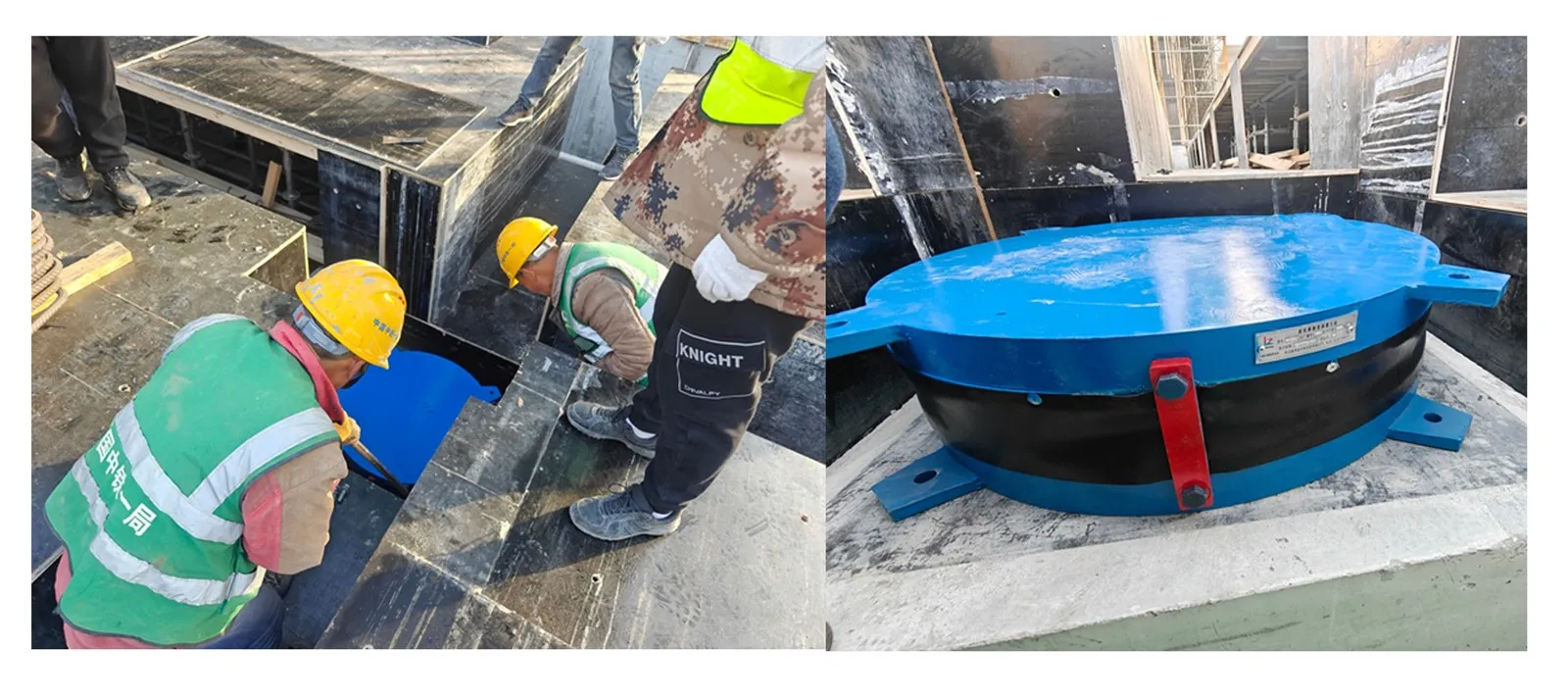

3), instalēšanas vietņu attēli

Ii) uzturēšanas plāns

• Ikdienas pārbaude

a) Veiciet izskata pārbaudi reizi mēnesī, lai pārbaudītu, vai uz gultņa virsmas ir plaisas, nodilums, rūsa un citas parādības, un vai savienojuma daļas ir vaļīgas.
b) Pārbaudiet, vai putekļu pārsegs ir neskarts. Ja tas ir bojāts, nomainiet to savlaicīgi, lai neļautu putekļiem un gružiem iekļūt gultņa iekšpusē.

• Regulāra atklāšana

A) Veiciet visaptverošu pārbaudi reizi gadā, ieskaitot parametru mērīšanas, piemēram, vertikālās kompresijas deformāciju, horizontālo pārvietojumu un gultņa rotācijas leņķi. Izmantojiet mērīšanas instrumentus, piemēram, kopējās stacijas un līmeņa mērinstrumentus, un mērīšanas kļūda tiek kontrolēta ± 1 mm robežās.
b) Veiciet mehāniskā īpašuma testu reizi 5 gados. Izvēlieties noteiktu laboratorijas testu gultņu daļu, lai pārbaudītu, vai darbības rādītāji, piemēram, horizontālā stingrība un līdzvērtīga slāpēšanas koeficients, atbilst projektēšanas prasībām.

• Īpaša situācijas apstrāde

a) Pēc dabas katastrofu, piemēram, zemestrīču un spēcīga vēja, piedzīvošanas nekavējoties veic visaptverošu gultņu pārbaudi. Ja nepieciešams, veiciet ārkārtas atklāšanu un novērtēšanu. Ja gultnis tiek atzīts par bojātu, nekavējoties organizējiet profesionālu personālu remontam vai nomaiņai.
b) Kad ēkas lietošanas funkcija mainās, izraisot ievērojamas izmaiņas augšējā struktūras slodzē vai seismiskajā darbībā, analizējiet un pārbaudiet gultņa mehāniskās īpašības. Nosakiet, vai ir nepieciešams pastiprināt vai nomainīt gultni atbilstoši pārbaudes rezultātiem.

I) Kvalitātes kontroles sistēma

• Izejvielu pārbaude: stingri pārbaudiet galvenās izejvielas, piemēram, tērauda, ​​gumijas un berzes materiālus. Katra izejvielu partija ir nepieciešama, lai nodrošinātu kvalitatīvus sertifikātus, un tos ņem paraugus atkārtotai pārbaudei. Tēraudu analizē ķīmiskā sastāvā un pārbaudīta attiecībā uz mehāniskām īpašībām, gumijā tiek pārbaudītas fizikālās īpašības un novecošanās īpašības, un berzes materiālu pārbauda berzes koeficients un nodiluma veiktspēja.
• Ražošanas procesa kontrole: pieņemiet uzlabotas ražošanas iekārtas un procesus un stingri uzraugiet katru ražošanas saiti. Iestatiet galveno procesu kvalitātes kontroles punktus (piemēram, gumijas vulkanizāciju, tērauda plāksnes metināšanu, precīzu apstrādi utt.), Veiciet reālu laika noteikšanu un ierakstīšanu. Izveidojiet produktu ražošanas izsekojamības sistēmu, lai nodrošinātu produktu kvalitātes izsekojamību.
• Gatavā produkta pārbaude: katrs gultnis ir visaptveroši jāpārbauda pirms rūpnīcas aiziešanas, ieskaitot izskata kvalitāti, izmēru precizitāti, mehāniskās īpašības un citus priekšmetus. Mehāniskās īpašuma testā tiek izmantota imitēta zemestrīces ielādes testa ierīce, un iekraušanas tests tiek veikts saskaņā ar attiecīgajiem standartiem, lai nodrošinātu, ka produkta veiktspēja atbilst projektēšanas prasībām.

(Ii) Kvalitātes nodrošināšanas saistības

Šī produkta garantijas periods ir 10 gadi, kas aprēķināts no produkta pieņemšanas dienas. Garantijas laikā, ja kaitējumu rada produktu kvalitātes problēmas, mūsu uzņēmums nodrošinās bezmaksas remonta vai nomaiņas pakalpojumus.
Pēc garantijas perioda mūsu uzņēmums sniedz mūža uzturēšanas pakalpojumus, regulāri apmeklē klientus un klientiem nodrošina tehnisko atbalstu un produktu uzturēšanas ieteikumus. Ja ir vajadzīgas rezerves daļas, tās tiks iekasētas par izmaksu cenu.

(Iii), Pārbaudes ziņojumi

• Gultņa uzstādīšana jāveic būvniecības komandai ar profesionālu kvalifikāciju. Būvniecības personālam jābūt īpaši apmācītam un jābūt pazīstamam ar gultņu uzstādīšanas procesu un prasībām.
• Instalācijas procesa laikā ir stingri aizliegts veikt tādas darbības kā trāpīšana un ietekme, kas var sabojāt gultni. Nelietojiet modificēt gultņa struktūru un parametrus bez atļaujas.
• Gultņa pārvadāšanas un uzglabāšanas laikā tas jānovieto horizontāli, lai izvairītos no slīpuma un apgriezieniem. Uzglabāšanas videi jābūt sausai un vēdinātai, lai novērstu mitrumu un rūsu.
• Regulāras apkopes pārbaudes jāveic stingri saskaņā ar šīs instrukcijas rokasgrāmatas prasībām, lai nekavējoties atklātu un atrisinātu problēmas. Apkopes ieraksti ir pienācīgi jāuzglabā kā produktu kvalitātes izsekojamības pamats.
• Ja jums ir kādi jautājumi par produktu izmantošanu vai saskarties ar tehniskām problēmām, lūdzu, savlaicīgi sazinieties ar mūsu uzņēmuma tehnisko pakalpojumu nodaļu. Mēs atbildēsim 24 stundu laikā.
