Ievads par seismiskās izolācijas produktiem saskaņā ar 2024. gada Starptautisko būvniecības kodeksu (IBC)

Šeit ir visaptverošs seismiskās izolācijas un enerģijas izkliedes produktu kopsavilkums, kas norādīti 2024. gada Starptautiskajā būvnormatīvā (IBC), kas ir strukturēti tā, lai tā atbilstu jūsu prasībām.

2024. gada IBC uzsver progresējošo seismiskās izolācijas tehnoloģiju integrāciju, lai uzlabotu strukturālo noturību paaugstināta riska zonās. Seismiskās izolācijas sistēmas, kā noteikts kodeksa 16. nodaļā, ir paredzētas, lai atdalītu virsbūvi no pamata, samazinot zemestrīces izraisītos spēkus par 50–80%, salīdzinot ar parasto dizainu. Galvenās sastāvdaļas ir:
1.Gumijas gultņi:

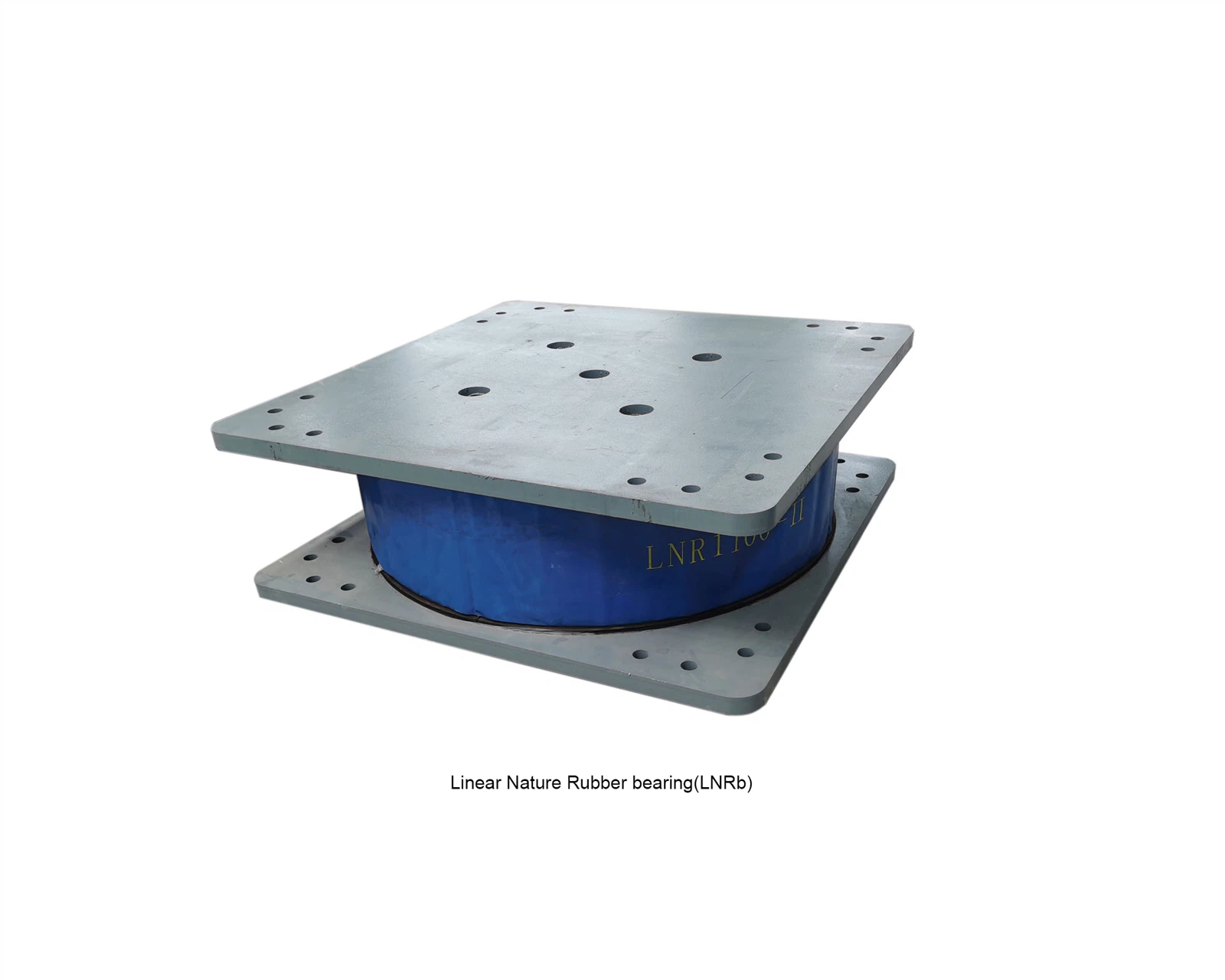

Daudzslāņu dabiska vai augsta lāpstiņa ar tērauda plāksnēm (piemēram, LNR lineārie dabas gultņi)

2. Bīdāmās sistēmas:

Berzes svārsta gultņi (FP) un ar teflonu pārklātas bīdāmās plāksnes
3. Enerģijas izkliedes ierīces:

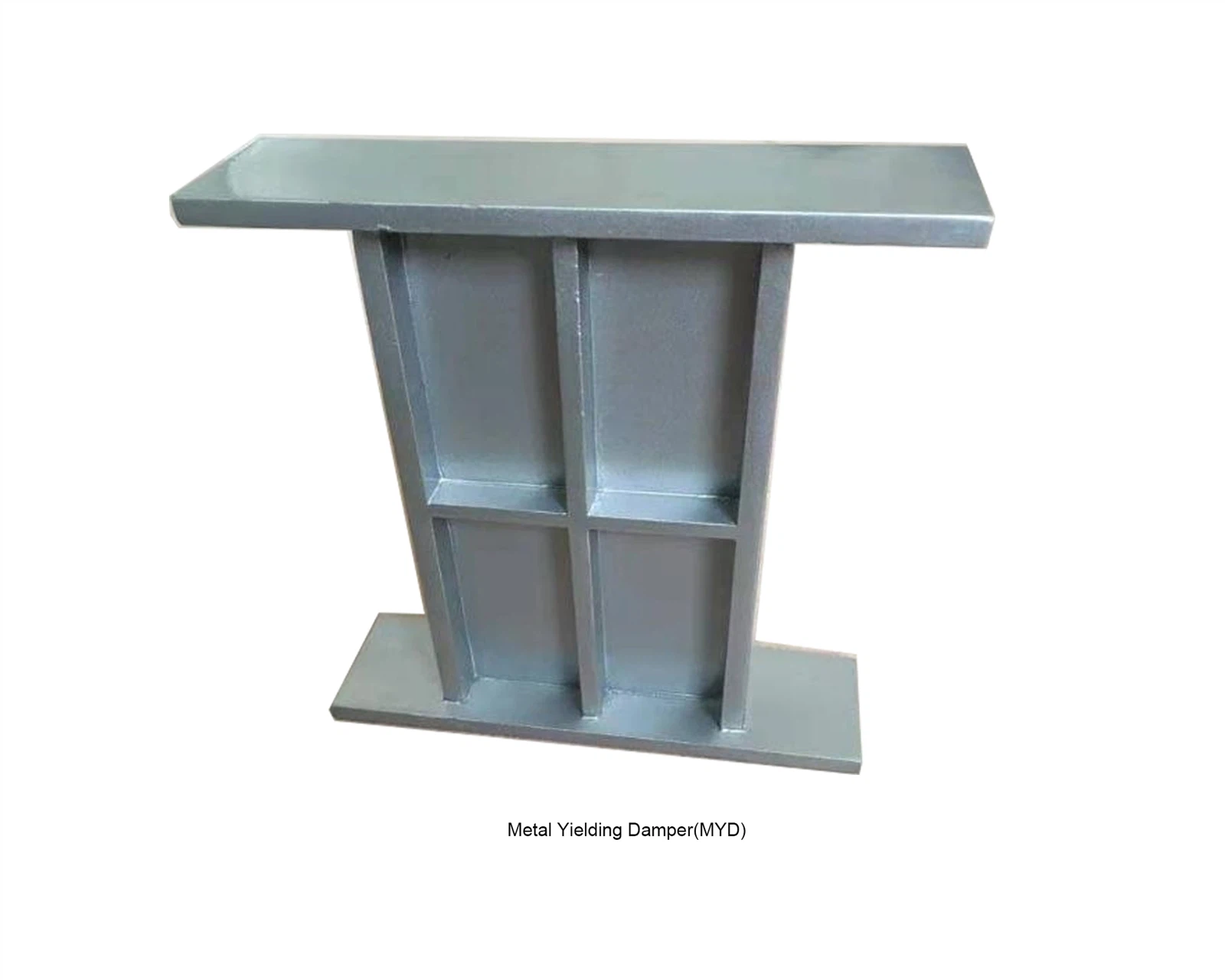

Viskozi šķidruma slāpētāji, viskoelastīgi slāpētāji un metāliski ražas slāpētāji

2.1 Bāzes izolācijas ierīces

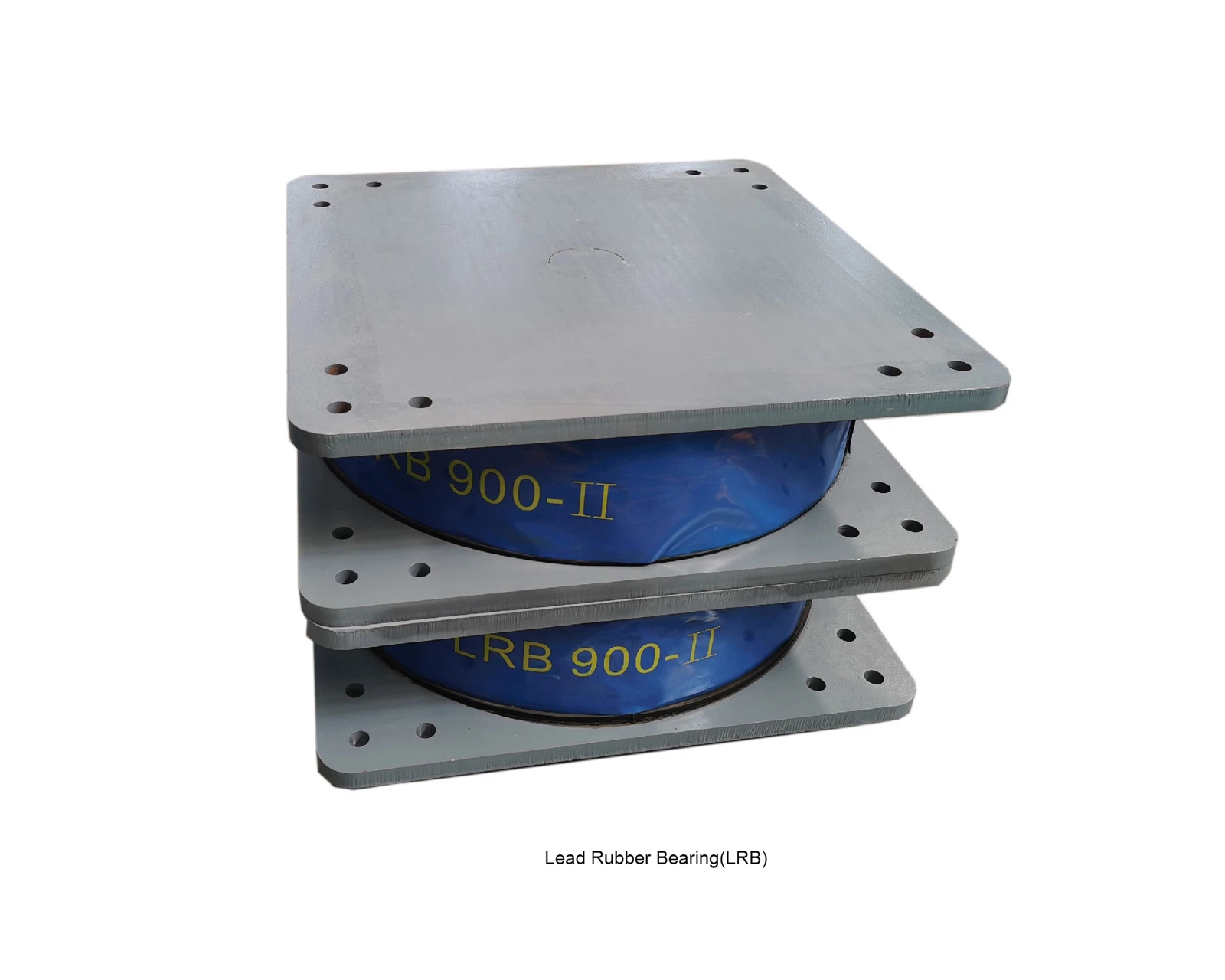

1. Svina rubberu gultņi (LRB)
Sastāv no mainīgiem gumijas un tērauda slāņiem ar centrālo svina serdi enerģijas izkliedēšanai. 2024. gada IBC dinamiskai pārbaudei nosaka atbilstību ASTM E2178, kurai nepieciešama minimālā horizontālā bīdes celma ietilpība 400%.

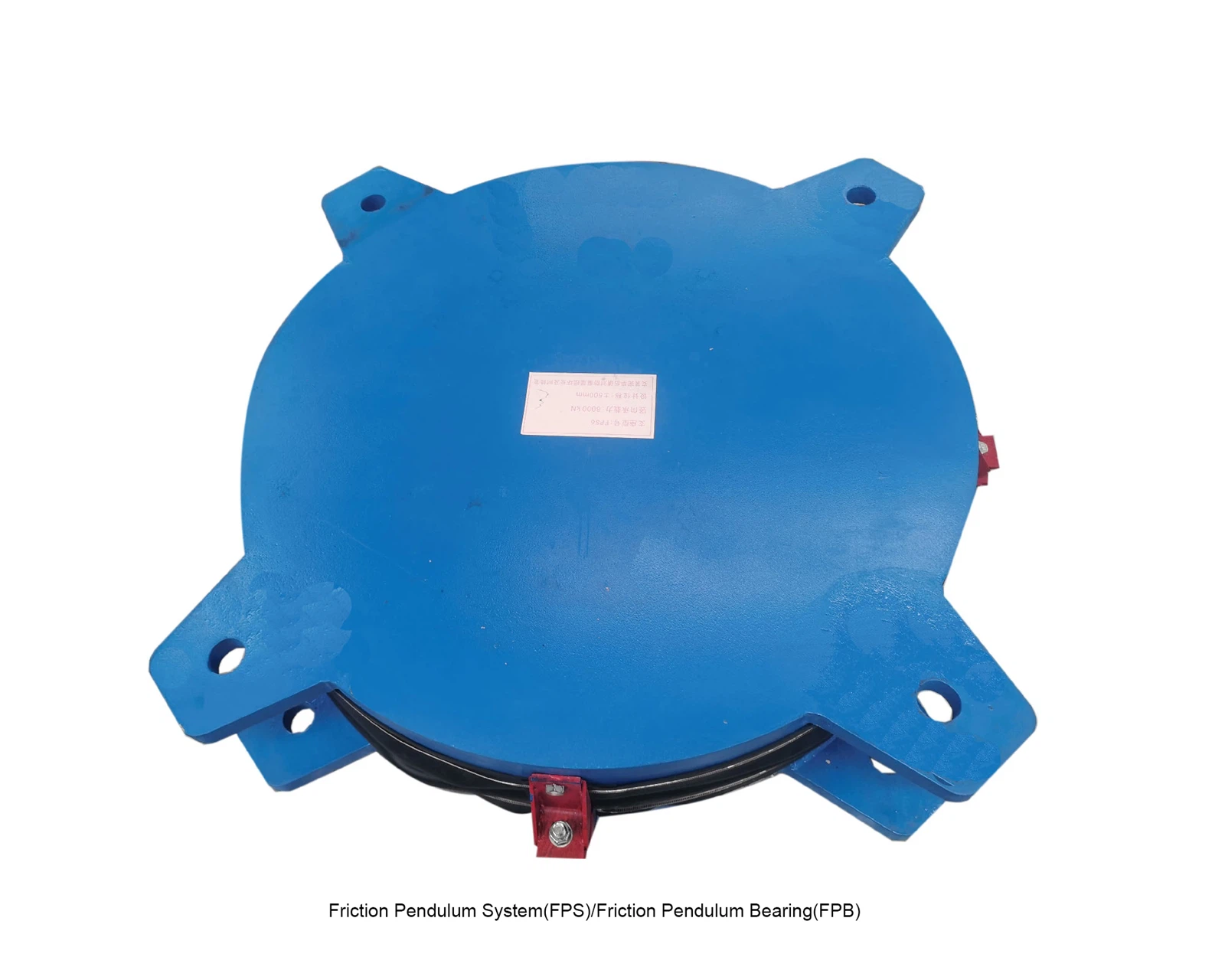

2. Berzes svārsta sistēmas (FPS)
Izmantojiet izliektās bīdāmās virsmas, lai translācijas kustību pārveidotu rotācijas enerģijā. Kods norāda berzes koeficientu, kas ir mazāks vai vienāds ar 0,05, ar Teflon pārklātu saskarnēm un minimālo pārvietošanas jaudu 0,5 metru.

2.2 Enerģijas izkliedes ierīces

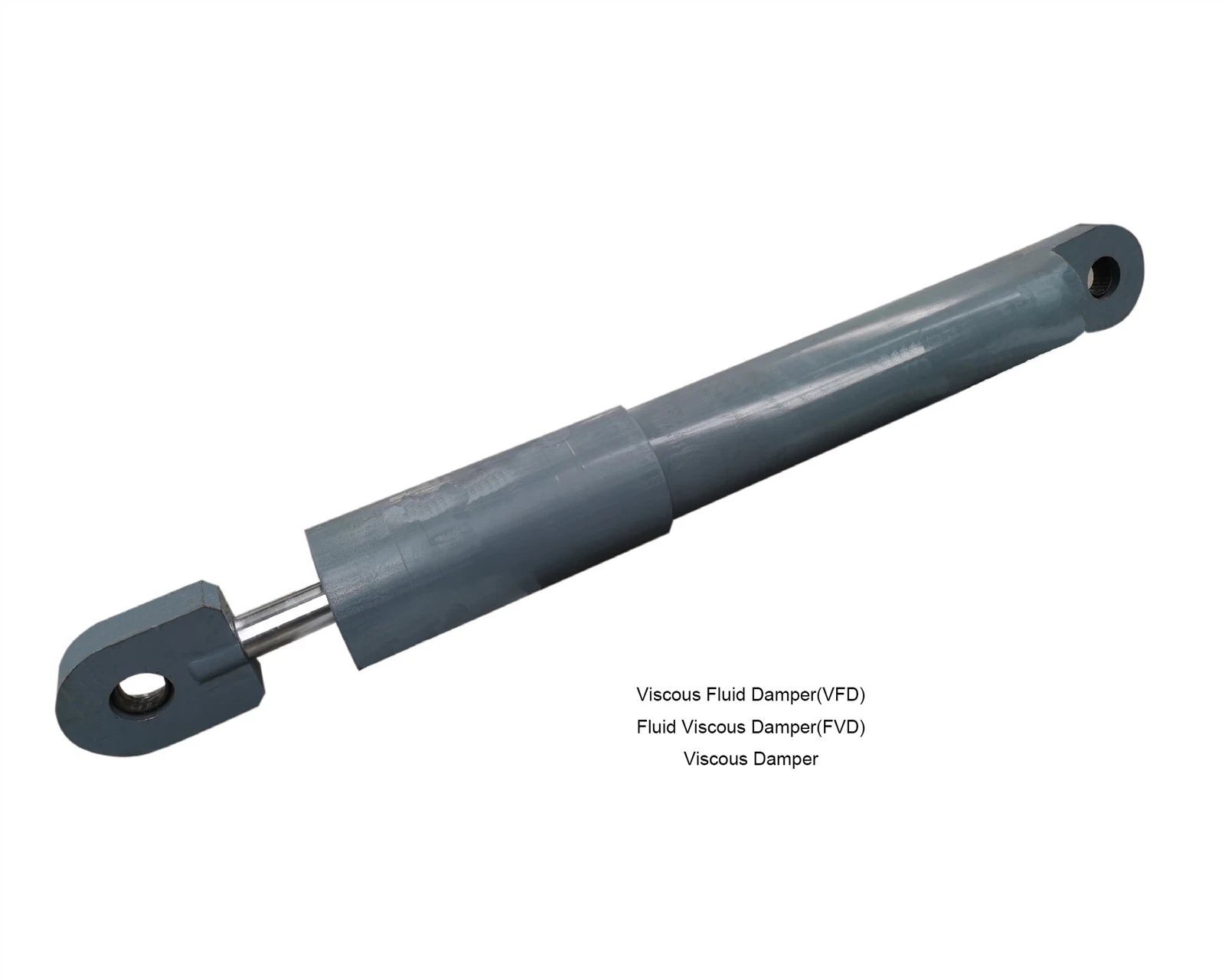

1. Viskozi šķidruma slāpētāji
Hidrauliskās ierīces, kas pārveido kinētisko enerģiju siltumā. 2024. gada IBC ir nepieciešama ASCE 7-22 atbilstība koeficienta slāpēšanas pārbaudei, ar maksimālo ātrumu atkarīgo spēka variāciju ± 10%.

2. Viskoelastīgi slāpētāji
Sastāv no polimēru materiāliem, kas novietoti starp tērauda plāksnēm. Kods nosaka zaudējumu koeficientu, kas ir lielāks vai vienāds ar 0,3, un pakalpojuma temperatūras diapazons -40 grāds līdz +80 grādam.

3.1 Strukturālā integrācija
1, izolācijas slāņa dizains
17. nodaļā ir norādīts, ka izolācijas slāņi jāprojektē tā, lai 150% no maksimālā paredzamā pārvietojuma MCE (maksimāli ņemtu vērā zemestrīci). Minimālā horizontālā stīvuma attiecība starp izolāciju un virsbūvi nedrīkst pārsniegt 0,1.
2, Sīkāka informācija par savienojumu
Visiem savienojumiem jāatbilst AISC 341-16 seismiskajai pretestībai, un pieskrūvētiem savienojumiem ir nepieciešama priekšslodze, kas lielāka par vai vienāda ar 70% no norādītā minimālā stiepes izturības.
3.2 Veiktspējas kritēriji
1, dinamiska pārbaude
Izolācijas ierīcēm ir jāiztur pilna mēroga dinamiskā pārbaude saskaņā ar ASTM E1575, parādot mazāku vai vienādu ar 15% noārdīšanos stingrībā pēc 100 iekraušanas cikliem.
2, ugunsizturība
Izolācijas gultņiem, kas atrodas ugunsgrēkā novērtētajos komplektos, jāsasniedz vismaz 2 stundu uguns pretestības reitings (UL 263).

4.1 Būvniecības standarti
1. Izlīdzināšanas pielaides
2024. gada IBC pieļauj maksimālo novirzi ± 3 mm horizontālajā plaknē izolācijas gultņiem, ko mēra, izmantojot lāzera izlīdzināšanas aprīkojumu.
2. Aizsardzības iežogojumi
Izolācijas sistēmas atklātās vietās jāaizsargā ar koroziju rezistentiem iežogojumiem (piemēram, cinkots tērauds ar lielāku vai vienādu ar 85 μm pārklājuma biezumu).
4.2. Pārbaude un pārbaude
Lauka pārbaude
Pēc instalēšanas testēšana ietver:
1. Dinamiskās reakcijas pārbaude, izmantojot apkārtējās vibrācijas metodes
2. Gultņu izlīdzināšanas vizuālā pārbaude (mazāka vai vienāda ar 2 mm novirzi no dizaina)
3. Termogrāfiskā analīze, lai noteiktu iekšējus bojājumus.

5.1 Yokohama orientārija tornis (Japāna)
Šis 296 m debesskrāpis izmanto 600 LRB gultņus, samazinot seismiskos spēkus par 65%. Dizains atbilst IBC 2024 3. līmeņa veiktspējas kritērijiem, nodrošinot noslogojuma nepārtrauktību pēc zemes.
5.2. Ķīnas Nacionālais muzejs (Pekina)
Izmantojot FPS gultņu un viskozu slāpētāju hibrīda sistēmu, šī struktūra 2023. gada Hebei zemestrīces laikā panāca 0,3 g paātrinājuma samazinājumu. Izolācijas slāņa dizains pārsniedza IBC pārvietošanas prasības par 20%.

2024. gada IBC ievieš noteikumus par viedajām izolācijas sistēmām, ieskaitot:
1. Magnetorheoloģiskie (MR) slāpētāji: atļauts saskaņā ar 1705.3
2. formas atmiņas sakausējuma (SMA) gultņi: atļauts īpašām konstrukcijām ar austenīta apdares temperatūru mazāka vai vienāda ar 30 grādiem.

2024. gada IBC veicina seismisko noturību, izmantojot izolācijas sistēmas ar preskriptīvām un uz veiktspēju balstītām prasībām. Atbilstība šiem standartiem nodrošina optimālu veiktspēju, vienlaikus līdzsvarojot izmaksu efektivitāti un ilgtspējību. Lai iegūtu detalizētus tehniskos rasējumus un produktu specifikācijas, skatiet oficiālajā IBC 2024 dokumentā un atsauces uz standartiem.
